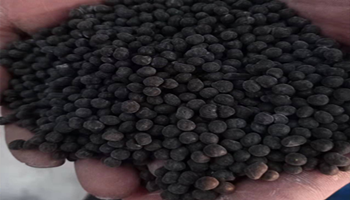

SBR沥青改性造粒机_SBR沥青改性造粒生产线_佳德塑机

我国西北部有很多地区海拔高，年平均温度很低，极寒温度持续时间长且紫外线辐射严重，导致这些地区的沥青混凝土路面易出现低温开裂及紫外线老化而导致的一系列病害。SBR改性沥青在严寒、强紫外线地区应用较多，因为它的低温性能优良，且有一定抗紫外线老化作用，其中SBR胶粉与沥青有良好的相容性，其改性沥青低温延度比SBR胶乳改性沥青要好；但SBR改性沥青高温性能不突出，不能满足重载路面的使用要求，另外研究表明SBR改性沥青黏韧性不足，常常采用交联剂提高其黏韧性和韧性。SBS作为最常用的沥青改性剂，其制备的SBS改性沥青具有优良的高低温性能，特别是高温性能相对于基质沥青有很大提升；另外SBS作为目前应用最广泛的一种改性剂，具有优良的弹性恢复性能，黏弹性非常优良，同时其优良的柔韧性可以改善SBR改性沥青黏韧性不足的问题，增加改性沥青与集料黏附性。因此本研究制备SBS与SBR复合改性沥青，通过试验确定出SBS与SBR胶粉最佳掺配比例，使制备的复合改性沥青具有优良的高低温性能、耐紫外线老化性能以及黏韧性符合规范要求，以期为西北地区的沥青道路建设提供帮助。

(1)不同改性剂与不同基质沥青作用结果不同，要选用沥青及改性剂都应根据不同气候条件和经济性原则，试验验证后再选用。SK90沥青与星型改性剂2-SBS有好的配伍性，而2-SBS接枝后7-SBS高温性能不佳，所以并不是所有的接枝改性剂改性效果都好于原改性剂，接枝SBS与基质沥青也存在配伍性。

(2)SBS与SBR胶粉复合改性沥青可以改善基质沥青的基本性能，SBS可以提高沥青的高温性能，SBR胶粉可以提高沥青的低温性能，复合改性沥青可以发挥二者优势。SBR胶粉改性沥青胶浆黏聚力小于SBS改性沥青胶浆，复合改性沥青可以改善SBR胶粉单一改性的黏聚力不足的问题。

(3)薄膜老化及紫外线老化综合作用下，不同配比复合改性沥青表现出不同的老化程度，说明SBS与SBR胶粉的掺配比例对复合改性沥青的老化作用有影响。试验所用SBS与SBR胶粉复合改性SK90沥青最佳掺量为SBS占3%，SBR胶粉占2%。
