产品详情

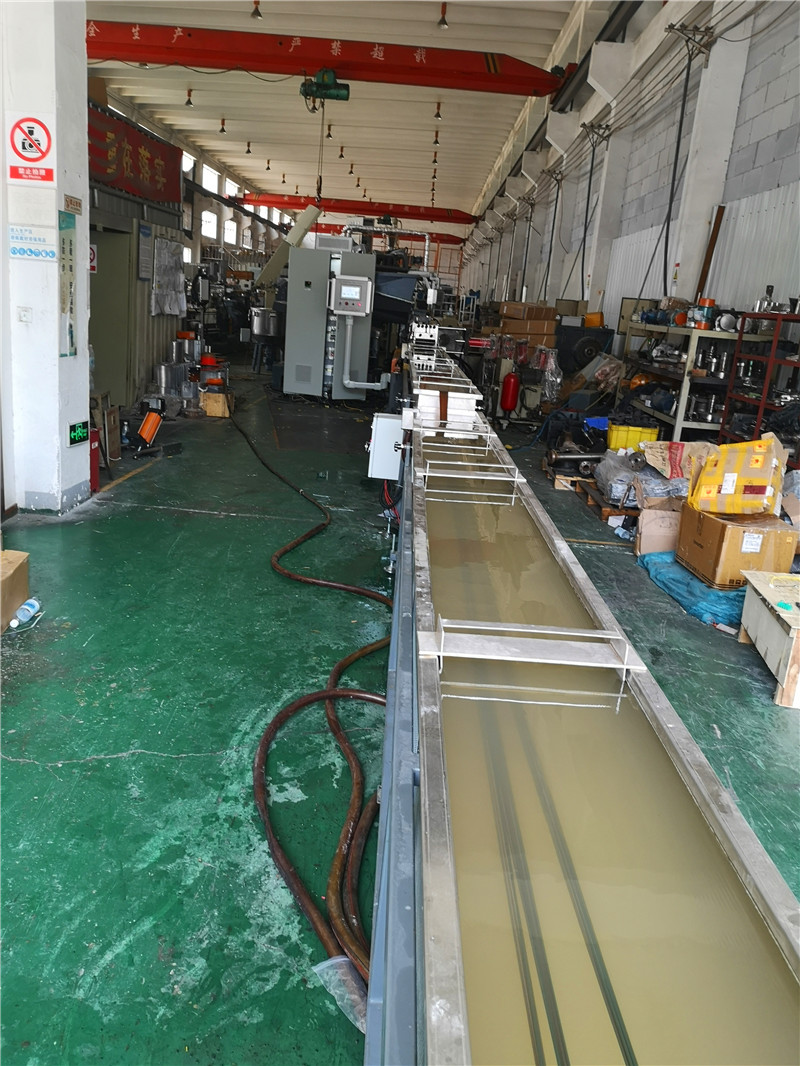

HDPE造粒塑料代加工_HDPE塑料造粒机_佳德塑机

高密度聚乙烯,简称为"HDPE",又称低压聚乙烯,是一种结晶度高、非极性面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。HDPE是一种结晶度高、非极性的热塑性树脂。高密度聚乙烯是种白色粉末颗粒状产品,无毒、无味,密度在0.940~0.976 g/cm3范围内;结晶度为80%~90%,软化点为125~135℃,使用温度可达100℃;熔化温度120~160℃,对于分子较大的材料,建议熔化温度范围在200~250℃之间。它具有良好的耐热性和耐寒性,化学稳定性好,还具有较高的刚性和韧性,机械强度好。介电性能,耐环境应力开裂性亦较好。硬度、拉伸强度和蠕变性优于低密度聚乙烯;耐磨性、电绝缘性、韧性及耐寒性均较好,但与低密度绝缘性比较略差些;化学稳定性好,在室温条件下,不溶于任何有机溶剂,耐酸、碱和各种盐类的腐蚀;薄膜对水蒸气和空气的渗透性小、吸水性低;耐老化性能差,耐环境开裂性不如低密度聚乙烯,特别是热氧化作用会使其性能下降,所以,树脂需加入抗氧剂和紫外线吸收剂等来提高改善这方面的不足。高密度聚乙烯薄膜在受力情况下的热变形温度较低,这一点应用时要注意。

【基本特性】高密度聚乙烯是一种不透明白色腊状材料,比重比水轻,比重为0.941~0.960,柔软而且有韧性,但比LDPE略硬,也略能伸长,无毒,无味。

【燃烧特性】易燃,离火后能继续燃烧,火焰上端呈黄色,下端呈蓝色,燃烧时会熔融,有液体滴落,无黑烟冒出,同时,发出石蜡燃烧时发出的气味。

【主要优点】耐酸碱,耐有机溶剂,电绝缘性优良,低温时,仍能保持一定的韧性。表面硬度,拉伸强度,刚性等机械强度都高于LDPE,接近于PP,比PP韧,但表面光洁度不如PP。

【主要缺点】机械性能差,透气差,易变形,易老化,易发脆,脆性低于PP,易应力开裂,表面硬度低,易刮伤。难印刷,印刷时,需进行表面放电处理,不能电镀,表面无光泽。

【应用场合】用于挤出包装薄膜,绳索,编织袋,渔网,水管;注塑低档日用品及外壳,非承载荷构件,胶箱,周转箱;挤出吹塑容器,中空制品,瓶子。

【注塑工艺】HDPE有数不清的应用,范围从可重复使用的薄壁饮料杯到5-gsl罐,消费国内生产的HDPE的1/5。注塑品级一般熔体指数5~10,有具有韧性较低流动性品级和具有可加工性的较高流动性品级。用途包括日用品和食品薄壁包装物;有韧性、耐用的食品和涂料罐;高抗环境应力开裂应用,如小型发动机燃料箱和90-gal垃圾罐。

一般的HDPE熔点为142℃,分解温度为300℃;注塑温度的可调区间较大。注塑时,一般使用温度为180℃--230℃;因是烯烃类塑料,它不吸水,生产时,不需烘干,但为了产品质量,可用60℃温度烘干1hr,以排出浮水;聚乙烯的熔体粘度大,流长比小,薄壁制品可能缺胶,因此,浇口和流道相对较大;制品易带静电,表面易吸埃。收缩率为16‰;溢边值为0.05mm。

产品性能

高密度聚乙烯为无毒,无味,无臭的白色颗粒,熔点为130℃,相对密度为0.946~0.976g/cm3,它具有良好的耐热性和耐寒性,化学稳定性好,还具有较高的刚性和韧性,机械强度好,介电性能,耐环境应力开裂性亦较好。

应用场合

用于挤出包装薄膜,绳索,编织网,渔网,水管,注塑较低档日用品及外壳,非承载荷构件,胶箱,周转箱,挤出吹塑容器,中空制品,瓶子。用于中空成型制品和吹膜制品如食品包装袋,杂品购物袋,化肥内衬薄膜等。
