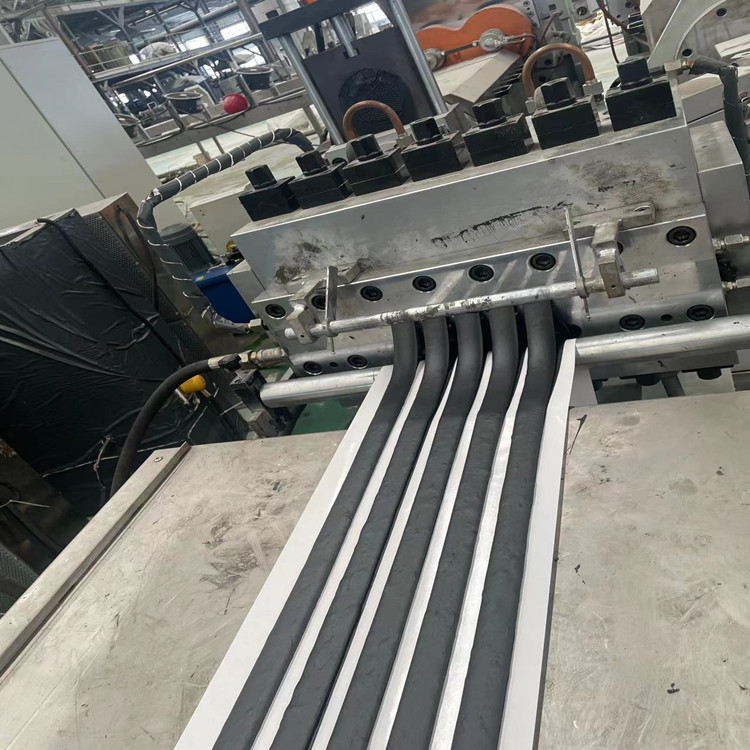

丁基密封胶条生产线_丁基密封胶条生产线_佳德挤出机

丁基密封胶在使用中容易出现的问题，分析其中原因并给出解决方案。

      现象一：涂敷在铝隔条的丁基胶条有毛边，不整齐。
      原因：两胶嘴出口处可能有杂质或胶嘴口不光滑。
      解决方法：检查两胶嘴出口处是否有杂质或胶嘴口是否光滑。

      现象二：合片后的丁基胶条与第一道密封胶出现一条间隙（白线）。
      原因：第一道密封胶没有用正确涂敷方式。
      解决方法：涂敷第一道密封胶时，应适当用力并按一个方向涂敷，以防空气裹入胶中，降低中空玻璃的密封性能。

      现象三：加热后挤出不顺利，容易断胶（断线）。
      原因：丁基密封胶使用关键在于挤出，温度的控制在挤出加工过程中非常重要，温度控制的是否适宜，直接影响丁基密封胶在整个加工过程的流变状态，影响着产品的内在质量和美观，应该对温度特别注意。温度过高会引起密封胶熔融过大，无强度甚至根本无法成型（流淌现象）；温度过低，胶的流动性差，机器挤不出胶，影响施工进度，这是挤出不顺利的主要原因。另一种原因可能是丁基密封胶在制造中夹杂有气泡，在挤出过程中造成断胶。
      解决方法：温度的选定一般地说，以厂家提供的挤出温度范围为宜，挤出机温度，一般设定机筒在110－130℃之间，机头在112－132℃之间。为了使主机产生一定的压力，使熔融均匀挤出，故要求机头温度高于机筒温度。温度有一定的滞后性，调整中应注意，加温和降温应逐渐进行，涂敷开始前，应适当排气，以减少内部气泡和空隙，防止挤出时产生气泡造成断胶。

      现象四：挤出温度控制适宜，但铝隔条与丁基密封胶粘接性不好或胶粘性差。
      原因：铝隔条或传送带不清洁有油污和灰尘；皮带传送过快，铝隔条来不及涂胶；铝隔框偏斜，敷胶嘴处不易通过或涂胶位置不正确；密封胶本身的初粘性差。
